Marc, bricoleur confirmé et responsable technique d’une petite copropriété, se retrouve un soir confronté à une panne de réception généralisée. Entre voisins mécontents et chaînes qui disparaissent par intermittence, il décide d’agir : il va tester antenne TV avec un multimètre, vérifier le câble coaxial et réaliser un diagnostic antenne TV complet. Ce texte suit ses étapes, ses découvertes et ses solutions pratiques, en s’appuyant sur des méthodes éprouvées par des professionnels et des ressources publiques fiables. Vous trouverez ici des procédures utilisables sans équipement professionnel coûteux, des repères de mesures (continuité, résistance, tension d’alimentation), ainsi que des conseils pour améliorer durablement le signal antenne et l’impédance antenne.
- Points clés : comment mesurer la continuité, repérer un court-circuit entre âme et gaine, vérifier la tension d’alimentation 12 V, et tester l’impédance antenne.
- Outils recommandés : multimètre numérique, tournevis isolé, boussole ou application d’orientation d’émetteur, ferrites et câbles coaxiaux de qualité.
- Étapes pratiques : vérification des prises antenne, tests sur câble coaxial, contrôle des amplificateurs et conseils d’orientation (azimut, polarisation antenne).
- Sources et guides : procédures documentées pour un diagnostic fiable, complétées par des liens vers des tutoriels détaillés pour réparer une antenne.
Comment effectuer un diagnostic initial : sécurité, outils et premiers tests pour tester antenne TV
Avant toute manipulation, sécurité et méthodologie sont essentielles. Marc commence par couper l’accès à toute source électrique accessible depuis le mât afin d’éviter toute mise sous tension involontaire. Il sait que le rôle du multimètre sera d’effectuer des mesures de mesure continuité, de résistance et, si nécessaire, de tension continue pour confirmer la présence d’une alimentation envoyée vers un préamplificateur.

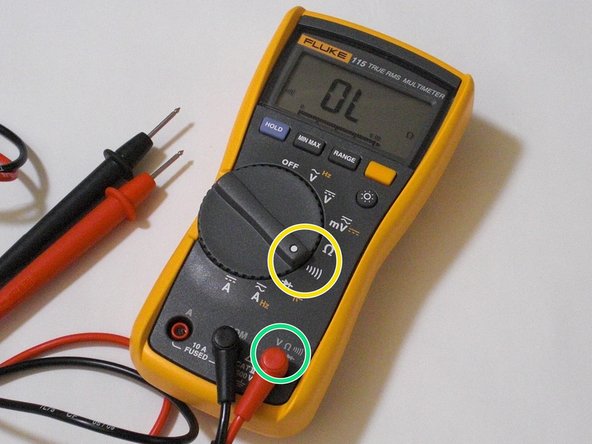

Outils dont il a besoin : un multimètre numérique fiable, clés pour démonter les fiches, gants isolants si le mât est métallique, et un petit carnet pour noter les lectures. Le réglage du multimètre se fait d’abord en mode Ohms (Ω) ou continuité. Pour la continuité, une sonnerie indique la présence d’une connexion électrique solide ; pour la résistance, des valeurs élevées suggèrent une rupture ou un câble endommagé.
Étapes pratiques de base :
- Débrancher la prise antenne au niveau du téléviseur ou du décodeur.
- Mettre le multimètre sur le mode continuité et tester entre l’âme du câble coaxial (broche centrale) et la gaine (masse). Il ne doit pas y avoir de continuité entre eux.
- Vérifier la continuité de l’âme entre les deux extrémités du câble pour s’assurer qu’elle n’est pas coupée.
- Mesurer la résistance approximative du câble : une valeur très élevée (infini) sur la continuité de l’âme signifie rupture ; une résistance très faible indique court-circuit.
Marc note une lecture typique : continuité âme = faible résistance si le câble est intact ; continuité âme-gaine = aucune (infini). Ces repères sont utiles pour un diagnostic initial avant d’envisager le remplacement d’un câble ou la réparation d’une prise murale. En cas de doute technique, il consulte des guides spécialisés en ligne ; un bon exemple pratique pour la réparation étape par étape se trouve dans ce tutoriel sur la réparation d’antenne : Comment réparer votre antenne TV : guide étape par étape.
Astuce de pro : utilisez une lampe témoin ou un petit éclairage sur le mât pour inspecter visuellement les connecteurs. Si l’écaillement du câble coaxial est visible ou si l’âme est oxydée, remplacez le connecteur F ou la fiche IEC avant de poursuivre le test.
Insight : une vérification méthodique avec un multimètre évite souvent des interventions coûteuses et identifie rapidement si le problème vient du câble, de la prise, ou de l’antenne elle-même.
Mesures avancées : mesurer la tension, l’impédance antenne et interpréter les lectures du multimètre
Après l’inspection visuelle et la mesure continuité, Marc passe aux mesures électriques plus précises. Un point crucial est la vérification de la présence d’une tension d’alimentation envoyée au préampli situé au niveau de l’antenne. Beaucoup d’amplificateurs d’antenne sont alimentés via le câble coaxial par une alimentation de 5 à 24 V fournie par le décodeur. La valeur la plus courante est 12 V.
Procédure pour mesurer la tension :
- Mettre le multimètre en mode tension continue (DC). Prendre la sonde rouge sur l’âme, la sonde noire sur la gaine.
- Demander à un assistant d’allumer l’alimentation (ou activer l’option d’alimentation antenne sur le décodeur/TV).
- Lire la tension : ~12 V indique l’alimentation correcte ; 0 V suggère absence d’alimentation, souvent due à un réglage du récepteur ou à un câble sectionné.
Ensuite, la notion d’impédance antenne est fondamentale pour assurer une bonne adaptation : la plupart des installations domestiques utilisent une impédance de 75 Ω. Un mauvais appariement d’impédance provoque des pertes de signal et des réflexions. Bien que le multimètre ne puisse pas mesurer directement la VSWR (rapport d’ondes stationnaires) ou l’impédance dynamique à très haute fréquence, il aide à détecter des anomalies de continuité et de court-circuit qui affectent l’impédance effective.
Exemple concret : la lecture d’une résistance très basse entre âme et gain e (- quelques ohms) peut indiquer un contact ou une cosse écrasée. À l’inverse, une interruption totale masque la continuité de l’âme et implique une rupture. Pour mesurer l’impédance exacte, un analyseur d’antenne est nécessaire ; toutefois, pour 90 % des diagnostics domestiques, le multimètre suffit à distinguer un câble endommagé, une mauvaise prise ou l’absence d’alimentation.
Marc garde trace de ses mesures :
- Continuité âme : 0,5 à 2 Ω (bon contact) ou infini (rupture).
- Continuité âme-gaine : infini (bon), 0 Ω si court-circuit.
- Tension d’alimentation : 11–13 V (alimentation correcte), 0 V (problème).
Ces valeurs pratiques permettent un diagnostic antenne TV rapide, particulièrement utile lors d’interventions sur des copropriétés où l’accès au toit est limité. Si vous avez besoin d’un guide visuel pour tester et mesurer, ce tutoriel fournit des étapes complémentaires et des images utiles : Tester une antenne TV avec un multimètre.
Insight : la combinaison tension + continuité donne une image claire : absence de tension = problème d’alimentation ou de réglage du récepteur ; continuité défaillante = câble ou connecteur à remplacer.
Contrôler le câble coaxial, les prises antenne et réaliser un tableau de diagnostic rapide
Le câble coaxial est souvent la cause de la plupart des pannes. Marc consacre une partie importante de son diagnostic à vérifier prises antenne, connecteurs F, et l’intégrité du câble sur toute sa longueur. Les câbles UHF de mauvaise qualité ou vieillissants favorisent la perte de signal et la pénétration d’humidité.
Voici une méthode structurée :
- Inspection visuelle du câble : fissures, écrasement, sections réparées mal protégées.
- Test de continuité sur l’âme et la masse entre les deux prises.
- Contrôle de l’attache du connecteur : un connecteur mal serti provoque des pertes intermittentes.
- Remplacement d’un segment suspect par un câble court pour vérifier l’amélioration du signal antenne.
Pour faciliter le diagnostic, Marc utilise un tableau de référence qu’il a conçu pour consigner les lectures et décider de l’action à entreprendre. Ce tableau permet de trier rapidement les problèmes récurrents.
| Symptôme | Test avec multimètre | Lecture attendue | Action recommandée |
|---|---|---|---|
| Pas de chaînes | Mesure tension DC sur coaxial | 0 V ou ≈12 V | Si 0 V : activer alimentation décodeur ou remplacer câble d’alimentation |
| Image instable | Continuité âme / âme-gaine | Âme continue ; âme/gaine infini | Vérifier connecteurs, remplacer câble si intermittent |
| Parasitage | Recherche court-circuit partiel | Résistances anormales | Installer ferrites, remplacer câble endommagé |
Listes de vérifications rapides :
- Assurez-vous que le connecteur au téléviseur est propre et bien vissé.
- Testez éventuellement avec un autre téléviseur ou décodeur pour isoler l’anomalie.
- Privilégiez un câble coaxial RG-6 de bonne qualité pour réduire l’atténuation.
- Installez des ferrites anti-interférences si vous êtes en zone urbaine dense (4G/5G).
Insight : un tableau synthétique accélère la prise de décision sur site et évite des remplacements inutiles — pratique pour un gestionnaire de bâtiments comme Marc.
Orientation, polarisation antenne et rôle de l’environnement sur la qualité du signal antenne
Après avoir vérifié la partie électrique, Marc s’intéresse à l’orientation et à la polarisation antenne. La direction (azimut), l’élévation et la polarisation (verticale ou horizontale) influencent fortement la réception. Il utilise des outils en ligne et applications mobiles pour localiser l’émetteur le plus proche et obtenir l’azimut précis. Parmi les ressources utiles figure le site matnt.tdf.fr qui permet d’entrer une adresse pour déterminer l’orientation recommandée.
Procédure d’alignement :
- Repérer l’émetteur avec une application ou une carte d’émetteurs.
- Utiliser une boussole pour orienter l’antenne vers l’azimut indiqué.
- Affiner l’élévation (inclinaison) et vérifier la polarisation attendue par le diffuseur.
- Effectuer une recherche automatique des chaînes après chaque petit réglage pour mesurer l’effet réel sur la qualité.
Marc constate souvent que le simple fait de déplacer l’antenne de quelques dizaines de centimètres ou de modifier l’inclinaison de 5° peut améliorer le signal. En zone urbaine, l’impact des réflexions (multipath) est particulièrement sensible à la tombée de la nuit : les conditions atmosphériques changent et la propagation UHF peut fluctuer, entraînant des pertes temporaires de la TNT.
Quelques conseils pratiques :
- Évitez les obstacles directs comme des arbres ou des murs ; si impossible, augmentez la hauteur ou changez légèrement d’emplacement.
- En cas de réception satellite (parabole), respectez l’azimut et réglez la polarisation LNB (généralement 45° pour certains satellites).
- Comparez la direction indiquée par l’application Ma TNT et l’orientation constatée chez vos voisins pour affiner le réglage.
Marc utilise une petite méthode empirique : il procède par micro-ajustements, notant la variation de la barre de qualité du signal à l’écran après chaque mouvement. Cette pratique est souvent plus efficace que des calculs théoriques, car le terrain et les obstructions locales créent des décalages par rapport aux cartes générales.
Insight : l’orientation correcte et la prise en compte de la polarisation multiplient les chances d’une réception stable ; un bon réglage vaut parfois mieux qu’un coûteux amplificateur.
Amplificateurs, impédance antenne et solutions avancées pour optimiser la réception
Si après tous les tests précédents le signal antenne reste insuffisant, il est temps d’envisager des solutions techniques : amplificateurs (préamplificateurs mast-mounted), filtres 4G/5G, ou rénovation complète du câble coaxial. Marc sait que l’achat d’un amplificateur mal dimensionné peut aggraver la situation en amplifiant également le bruit. Il privilégie des équipements de qualité et une installation soignée, avec le boîtier d’amplification placé au plus près de l’antenne pour minimiser les pertes sur le câble.
Points clés pour l’amplificateur :
- Placer l’amplificateur sur le mât, à proximité de l’antenne, et alimenter via le câble coaxial (télé-alimentation).
- Choisir un amplificateur adapté à la bande UHF/VHF que vous souhaitez capter.
- Prévoir un atténuateur ou un amplificateur à gain réglable en cas de signaux trop puissants susceptibles de saturer le récepteur.
Concernant l’impédance antenne, il est crucial de maintenir une impédance constante de 75 Ω sur l’ensemble du chemin signal. Utiliser des adaptateurs inappropriés ou des câbles mal conformes crée des pertes par réflexion et altère la qualité. Pour des installations satellite, l’attention se porte sur la tête LNB et son angle ; pour la TNT, la cohérence 75 Ω est essentielle.
Enfin, entretien et longévité des équipements : les paraboles et antennes extérieures peuvent durer 15 à 25 ans selon les matériaux et l’environnement. Marc effectue un contrôle annuel : serrage des fixations, vérification des protec tions d’étanchéité des connecteurs, et remplacement des gaines oxydées. Ces gestes prolongent la durée de vie et évitent des pannes imprévues.
Si vous cherchez des instructions pratiques pour une réparation complète ou un remplacement étape par étape, reportez-vous au guide suivant qui détaille les interventions classiques : Comment réparer votre antenne TV : guide étape par étape (instructions de sécurité incluses).
Insight : privilégier la qualité des composants, un positionnement optimal de l’amplificateur, et une impédance correcte assure une amélioration durable de la réception et limite les interventions futures.
